频敏变阻器的启动过程及工作原理

频敏变阻器是一种无触点电磁元件，相当于一个等值阻抗。在电动机起动过程中，由于等值阻抗随转子起动电流中高频成分的减小而自动下降以达到自动变阻，从而只需用变阻器，就可以把电动机平稳起动起来。

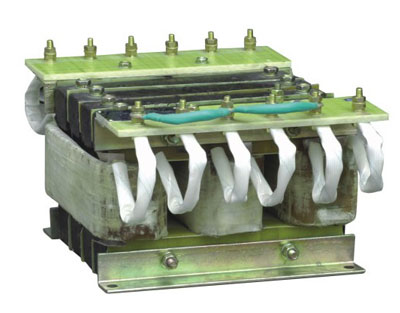

变阻器实质上是一个铁芯损耗非常大的三相电抗器。它由用数片E型钢板叠合成的铁芯及线圈两个主要部分组成。钢板间夹以垫圈，保持片间距离，以利散热。

频敏变阻器适用于容量1.5KW到200KW频率为50HZ的YZR系列起重冶金用三相绕线式异步电动机频繁操作情况下的起动及反接设备，特别是平移机构。它实质上是一个铁心损耗非常大的三相电抗器，由数片E型钢板叠成，具有铁心、线圈两部分，制成开启式，并采用星形接线。它是无接触点的电磁元件，相当于一个等值阻抗，在电动机起动过程中，阻抗能够随着转子电流频率的下降自动减小，只需变阻器就可以把电动机平稳的起动起来，所以它是绕线式转子异步电动机较为理想的一种起动设备。常用于中等容量的绕线式异步的起动控制。

频敏变阻器的性能特点，针对炼钢天车操作工的习惯和工艺要求，结合频敏变阻器的特点，对常用天车的平移机构电动机电气控制部分，大胆采用频敏变阻器，即将原来接在平移机构上的电阻器换下后，直接在绕线式异步电动机转子回路中接上频敏变阻器，将原凸轮控制器的触点留两对外（为电机正转和反转用）其余没用的触点可全部拆除或留着备用。

启动过程可分为自动控制和手动控制。由转换开关SA完成。

1、自动控制

(一)合上空气开关QF接通三相电源。

(二)将SA板向自动位置，按2交流接触器KM1线圈得电并自锁，主触头闭合，动机定子接入三相电源开始启动。（此时频敏变阻器串入转子回路）。

(三)此时时间继电器KT也通电并开始计时，达到整定时间后KT的闭合的常开接点闭合，接通了中间继电器KA线圈回路，KA其常开接点闭合，使接触器KM2 线圈回路得电，KM2的常开触点闭合，将频敏变阻器短路切除，启动过程结束。

(四)线路过载保护的热继电器接在电流互感器二次侧，这是因为电动机容量大。为了提高热继电器的灵敏的度和性，故接入电流互感器的二次侧。

(五)另外在启动期间，中间继电器KA的常闭接点将继电器的热元件短接，是为了防止启动电流大引起热元件误动作。在进入运行期间KA常闭触点断开，热元件接入电流互感器二次回路进行过载保护。

2、手动控制

(一)合上空气开关QF接通三相电源

(二)将SA搬至手动位置

(三)按下启动按钮2, 接触器KM1线圈得电，吸合并自锁，主触头闭合电动机带频敏变阻器启动。

(四)待转速接近额定转速或观察电流表接近额定电流时，按下按钮3中间继电器KA线圈得电吸合并自锁，KA的常开触点闭合接通KM2线圈回路，KM2的常开触点闭合将频敏变阻器短路切除。

(五)KA的常闭触点断开，将热元件接入电流互感器二次回路进行过载保护。
